Qu'est-ce qu'une TV LCD LED finalement ?

Une LED (de l'anglais "Light-Emitting Diode" ou DEL en Français "Diode ElectroLuminescente") est un composant électronique qui émet de la lumière lorsqu'il est traversé par un courant électrique. Elle peut donc être utilisée comme source lumineuse.

Retenez qu'une dalle LCD seule ne suffit pas à afficher une image, elle a obligatoirement besoin de recevoir de la lumière, qui sera filtrée, pour afficher finalement une image avec toutes ses couleurs.

Associées et positionnées derrière l'écran, les LED permettent de rétroéclairer une dalle LCD. L'association d'une dalle LCD et d'un rétroéclairage à LED donne une "TV LED" (ou TV LCD LED).

Les LED existent dans différentes couleurs, celles qui nous intéressent dans le cas des téléviseurs sont blanches, ou vertes, rouges et bleues (couleurs primaires utilisées dans la vidéo).

LED BLANCHE et RVB

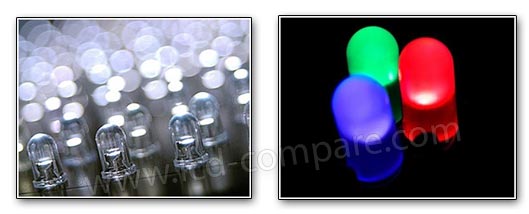

LED blanches et LED RVB (Rouge, Vert, Bleu) utilisées dans les TV LCD LED


Les marques sont désormais toutes équipées

Vous pouvez désormais retrouver les principales marques avec leur rétroéclairage LED :


Mais pourquoi intégrer des LED dans des TV LCD ?

Avant était l'ère du "CCFL"

Jusqu'à Mars 2009, quasiment toutes les TV LCD utilisaient un rétroéclairage dit CCFL (Cold Cathodes Fluorescent Lamps ou Lampes Fluorescentes à Cathode Froide). Pensez à des néons disposés horizontalement derrière le panneau LCD.

Rétroéclairage à néons

TV LCD à rétroéclairage CCFL (néons)

Cette technologie a fait ses preuves mais a ses limites. En effet les "néons" sont constamment allumés, ce qui n'est pas très écologique et se traduit par une incapacité à créer un noir profond et à obtenir un excellent contraste.

Depuis Avril 2009, et notamment propulsées par Samsung et sa série B6000 qui a pris les devants, les TV à rétroéclairage LED ont fait leur apparition et vont permettre de repousser quelques limites du CCFL.



Avantages des TV LED
  • Les LED n'utilisent pas de mercure, leur consommation électrique est faible (quelques dizaines de milliwatts) pour un très bon rendement, elles sont donc bien évidemment plus écologique.
  • Leur inertie lumineuse est quasiment nulle : elles s’allument et s’éteignent en un temps très court. Ainsi, l'image diffusée est plus dynamique.
  • Elles chauffent peu ce qui facilite leur intégration au châssis de l'écran et favorise la durée de vie de l'écran.
  • Elles ont une meilleure résistance mécanique (chocs, écrasements, vibrations) que les CCFL.
  • Il est possible pour une TV LED d'y adjoindre un système nommé Local Dimming qui permet d'éteindre et d'allumer des LED par zone ou en totalité. Ceci permet d'obtenir un noir véritable, de jouer sur la luminosité, et donc d'obtenir un contraste fulgurant.
  • Leur durée de vie est importante : les LED blanches ont une demie-vie annoncée à 25 000 heures et les LED rouges, vertes et bleues (RVB) ont une demie-vie annoncée à 50 000 heures (environ 34 ans à raison de 4 heures/jour).


Quelques inconvénients
  • Les LED dites blanches sont souvent des LED bleues recouvertes de luminophores (substance qui émet de la lumière). Ce blanc est généralement froid. Néanmoins des procédés en usine permettent de limiter cet effet.
  • La LED étant un semi-conducteur, elle est affectée par la température.
  • Favorisant les teintes sombres, les LED affaiblissent le blanc tendant plus vers le gris au final. En misant trop sur le noir absolu, certaines TV à LED sont trop sombres, faisant disparaître des détails (on obtient un noir "bouché"). Il ne faut donc pas hésiter à modifier quelques réglages.


Il existe plusieurs technologies de rétroéclairages pour les TV LCD LED, mais quelles sont les différentes techniques de rétroéclairages des TV LED ?
Edge LED | Edge LED Vertical | Edge LED avec Local Dimming
Full LED (simple) | Full LED avec Local Dimming | Full LED RVB avec Local Dimming | Full LED Slim avec Local Dimming
Synthèse


Edge LED

Dans ce cas les LED entourent le périmètre de l'écran (en partie ou en totalité). En moyenne on trouve entre 300 et 400 LED. Ces LED encadrent et éclairent une seule plaque photoconductrice qui propage la lumière derrière la dalle.

TV LCD Rétroéclairage LED sur les côtés (edge)

TV LCD à rétroéclairage EDGE LED (sur les côtés)

Cette technique a pour avantage principal de réduire la profondeur des écrans (le Sony KDL-40ZX1 ne mesure que 9.9mm d'épaisseur). Cela vous permet d'accrocher aisément une TV LED Edge sur un mur tel un tableau.

Cependant la luminosité n'est pas la plus uniforme puisqu'elle passe par le procédé optique de la plaque photoconductrice et il n'est pas possible de contrôler des zones particulières.



Edge LED Vertical

En cours de développement, ce type de rétroéclairage devrait permettre de réduire de façon significative la consommation d'énergie car il utilise une seule rangée de LED organisées sur trois plans qui est placée verticalement sur seulement un côté.
LG annonce pouvoir fabriquer une TV 47 pouces dont la consommation serait de seulement 28W mais pour le moment nous n'avons pas d'informations précises.

Illustration hypothétique d'une TV EDGE LED Verticale

Illustration hypothétique d'une TV LCD à rétroéclairage EDGE LED Vertical



Edge LED avec Local Dimming

Evolution de la solution Edge LED, cette technologie, développée en 2010, permet de cumuler l'avantage du Edge LED, à savoir créer des écrans de faible épaisseur tout en augmentant encore le contraste dynamique en ayant la possibilité d'éteindre et d'allumer plusieurs zones simultanément.
Les LED sont situées sur des rampes positionnées en bas de plusieurs plaques photoconductrices découpées en différentes zones. Chaque zone peut être gérée indépendamment des autres.

TV LCD Rétroéclairage LED sur les côtés de plusieurs rampes

TV LCD à rétroéclairage EDGE LED avec Local Dimming



Full LED (simple)

Cette solution consiste à avoir des LED sur l'ensemble du panneau rétroéclairant. La source lumineuse éclaire directement la dalle. Le nombre de LED est plus important que sur la technologie "LED Edge".
L'uniformité de la luminosité et le contraste sont donc meilleurs puisque la lumière est retransmise directement. Le seul inconvénient est que la TV devient un peu plus épaisse qu'avec le "Edge LED". Les TV Sharp de la série LE700 par exemple, ou encore la série Philips 5605H sont équipés d'un rétroéclairage Full LED.

TV LCD Rétro-éclairage Full LED simple

TV LCD à rétroéclairage FULL LED simple



Full LED avec Local Dimming

Ce système de rétroéclairage présente les mêmes avantages que le Full LED simple, auquel s'ajoute la possibilité de traiter la luminosité des LED par zone. Ceci permet d'éclairer avec différentes luminosités une même image. Cela permet d'augmenter encore le taux de contraste.
Le Toshiba 55ZL1 ou les Philips 9705H utilisent ce procédé par exemple.

TV LCD Rétroéclairage Full LED en local dimming

TV LCD à rétroéclairage FULL LED avec local dimming


Il existe une déclinaison utilisant la nanotechnologie.
Ici, les plaques de LED sont remplacées par un film réflecteur contenant une fine couche de résine et des nano-lentilles. Cela permet d'améliorer la diffusion des LED et de diminuer leur espacement. Il est ainsi possible d'augmenter leur nombre, par exemple on en compte 1440 sur le LG 47LEX8. Associé à un traitement « Local Dimming » actif sur de plus nombreuses zones, on obtient des résultats supérieurs en contraste et luminosité. Cette technologie permet également de réduire l'épaisseur générale de l'écran : 0,88 cm pour les LG LEX8.

TV LCD Rétroéclairage Full LED Nano en local dimming

TV LCD à rétroéclairage FULL LED avec local dimming (version "NANO" de LG).



Full LED RVB avec Local Dimming

Similaire au Full LED, il utilise des LED RVB à la place des LED blanches. Il cumule donc les avantages d'augmentation de contraste et d'avoir une meilleur précision dans la gestion des couleurs affichées. Inconvénient, il coûte cher à produire et la profondeur de l'écran reste élevée. Le 46X4500 utilise cette technique de rétroéclairage. Il n'y en a pas d'autres au moment de l'écriture de ce mini-dossier (Août 2010).

TV LCD Rétro-éclairage Full LED RVB avec local dimming

TV LCD à rétroéclairage FULL LED RVB avec local dimming



Full LED Slim avec Local Dimming

Ce type de rétroéclairage diffusé en premier par LG regroupe les concepts de rétro-éclairage par l'arrière, par zone et tout en étant très fin. Chaque zone est une mini plaque qui est éclairée par le bas (comme une led edge) et la plaque conduit la lumière sur sa surface. Chaque plaque est suffisamment petite pour être comparable à une technologie "Full LED" et elles peuvent être réglées independamment les unes des autres. L'écran reste fin, par exemple sur le 47LE8500, la TV ne fait que 34.5 mm d'épaisseur.

TV LCD Rétro-éclairage Full LED Slim en local dimming

TV LCD à rétroéclairage FULL LED "Slim" avec local dimming



Rétroéclairage LED : synthèse
